阀门电动装置即电动执行器技术指导

发布日期:[2019-04-27]    点击率:

阀门电动安装(electric actuator)用电力驱动启闭或调理阀门的安装。


阀门电动安装是完成阀门程控、自控和遥控不可短少的驱动设备,其运动过程可由行程、转矩或轴向推力的大小来控制。阀门电动安装的工作特性和应用率取决于阀门的品种、安装工作标准及阀门在管线或设备上的位置。



电动安装普通由下列局部组成

专用电动机,特性是过载才能强﹑起动转矩大﹑转动惯量小,短时﹑断续工作


减速机构,用以减低电动机的输出转速


行程控制机构,用以调理和精确控制阀门的启闭位置


转矩限制机构,用以调理转矩(或推力)并使之不超越预定值


手动﹑电动切换机构,停止手动或电动操作的联锁机构


开度指示器,用以显现阀门在启闭过程中所处的位置


依据阀门类型选择电动执行器

角行程电动执行器(转角 < 360 度)――适用于蝶阀、球阀、旋塞阀等。


电动执行器输出轴的转动小于一周,即小于 360 度,通常为 90 度就完成阀门的启闭过程控制。此类电动执行器依据装置接口方式的不同又分为直连式、底座曲柄式两种。


直连式:是指电动执行器输出轴与阀杆直连装置的方式


底座曲柄式:是指输出轴经过曲柄与阀杆衔接的方式


多回转电动执行器(转角 > 360 度)――适用于闸阀、截止阀等。


电动执行器输出轴的转动大于一周,即大于 360 度,普通需多圈才干完成阀门的启闭过程控制。


直行程(直线运动)――适用于单座调理阀、双座调理阀等。


电动执行器输出轴的运动为直线运动式,不是转动方式。


依据消费工艺控制请求肯定电动执行器的控制形式

电动执行器的控制形式

开关型

(开环控制) 开关型电动执行器普通完成对阀门的开或关控制,阀门要么处于全开位置,要么处于全关位置,此类阀门不需对介质流量停止准确控制。特别值得一提的是开关型电动执行器因构造方式的不同还可分为分体构造和一体化构造。选型时必需对此做出阐明,不然经常会发作在现场装置时与控制系统抵触等不匹配现像

一、分体构造(通常称为普通型):控制单元与电动执行器别离,电动执行器不能单独完成对阀门的控制,必需外加控制单元才干完成控制,普通外部采用控制器或控制柜方式停止配套。此构造的缺陷是不便于系统整体装置,增加接线及装置费用,且容易呈现毛病,当毛病发作时不便于诊断和维修,性价比不理想

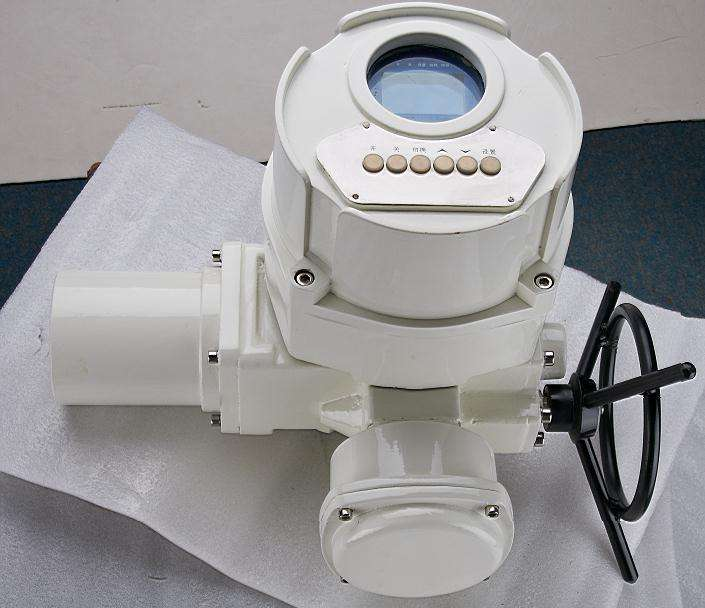

二、一体化构造(通常称为整体型):控制单元与电动执行器封装成一体,无需外配控制单元即可理想就地操作,远程只需输出相关控制信息就可对其停止操作。此构造的优点是便当系统整体装置,减少接线及装置费用,容易诊断并扫除毛病。但传统的一体化构造产品也有很多不完善的中央,所以产生了智能电动执行器

调理型

(闭环控制) 调理型电动执行器不只具有开关型一体化构造的功用,还能对阀门停止准确控制,调理介质流量

一、控制信号类型(电流、电压)。调理型电动执行器控制信号普通有电流信号(4~20mA、0~10mA)或电压信号(0~5V、1~5V),选型时需明白其控制信号类型及参数

二、工作方式(电开型、电关型)。调理型电动执行器工作方式普通为电开型(以4~20mA 的控制为例,电开型是指 4mA 信号对应的是阀关,20mA 对应的是阀开),另一种为电关型(以 4~20mA 的控制为例,电开型是指 4mA 信号对应的是阀开,20mA 对应的是阀关)

三、失信号维护。失信号维护是指因线路等毛病形成控制信号丧失时,电动执行器将控制阀门启闭到设定的维护值,常见的维护值为全开、全关、坚持原位三种状况

依据运用环境和防爆等级分类的电动安装

依据运用环境和防爆等级请求,阀门的电动安装可分为普通型、户外型、隔爆型、户外隔爆型等


依据阀门所需的扭力肯定电动执行器的输出扭力


阀门启闭所需的扭力决议着电动执行器选择多大的输出扭力,普通由运用者提出或阀门厂家自行选配,做为执行器厂家只对执行器的输出扭力担任,阀门正常启闭所需的扭力由阀门口径大小、工作压力等要素决议,但因阀门厂家加工精度、装配工艺有所区别,所以不同厂家消费的同规格阀门所需扭力也有所区别,即便是同个阀门厂家消费的同规格阀门扭力也有所差异,中选型时执行器的扭力选择太小就会形成无法正常启闭阀门,因而电动执行器必需选择一个合理的扭力范围。


正确选择阀门电动安装的根据

操作力矩:


操作力矩是选择阀门电动安装的最主要参数,电动安装输出力矩应为阀门操作最鼎力矩的 1.2~1.5 倍。


操作推力:


阀门电动安装的主机构造有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩经过推力盘中的阀杆螺母转换为输出推力。


输出轴转动数:


阀门电动安装输出轴转动圈数的几与阀门的公称通径、阀杆螺距、螺纹头数有关,要按 M=H/ZS 计算(M 为电动安装应满足的总转动圈数,H 为阀门开启高度,S 为阀杆传动螺纹螺距,Z 为阀杆螺纹头数)。


阀杆直径:


对多回转类明杆阀门,假如电动安装允许经过的最大阀杆直径不能经过所配阀门的阀杆,便不能组装成电动阀门。因而,电动安装空心输出轴的内径必需大于明杆阀门的阀杆外径。对局部回转阀门以及多回转阀门中的暗杆阀门,虽不用思索阀杆直径的经过问题,但在选配时亦应充沛思索阀杆直径与键槽的尺寸,使组装后能正常工作。


输出转速:


阀门的启闭速度若过快,易产生水击现象。因而,应依据不同运用条件,选择恰当的启闭速度。


此文章由全立阀门(技术部)编辑与发布
